Jouplast Urbangravel Kiesstabilisierungsmatte
SKU: FS-URBANGREY
Auf Lager
Produkteigenschaften:
- Hervorragende natürliche Drainage – 100 % wasserdurchlässig
- Integriertes Verankerungs- und Stecksystem verhindert, dass sich die Matten verschieben oder voneinander lösen
- Verhindert Spurrillen und Pfützen
- Temperaturbeständig zwischen -30 °C bis +60 °C
- UV- und frostbeständig
- Außergewöhnliche Festigkeit – hält 800 T/m2 stand
Einklappbarer Inhalt
-
Hochfeste, rutschfeste Kiesstabilisierungsmatte für stark befahrene Bereiche. 800 T/m² Traglast, 100% wasserdurchlässig und ideal für Parkplätze und Zufahrten.

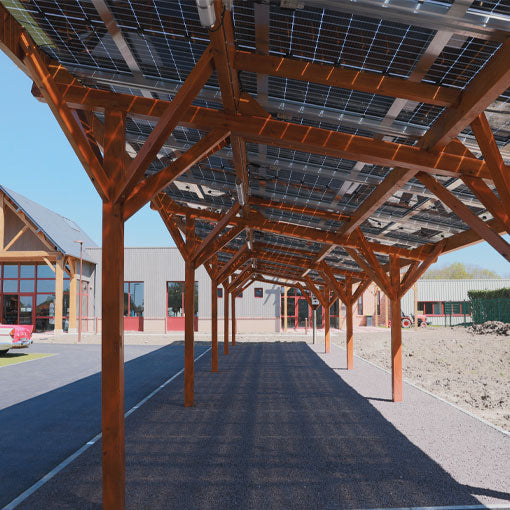

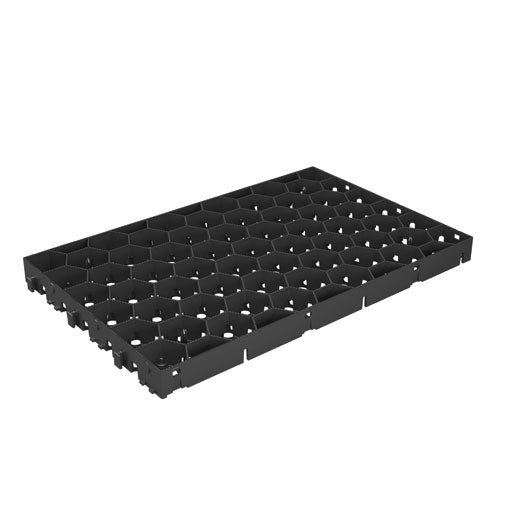

Die Jouplast Urbangravel Kiesstabilisierungsmatte ist eine wabenförmige Platte ohne Geotextil, die zur Verfestigung und Rückhaltung von Kies entwickelt wurde. Mit einer vertikalen Belastbarkeit (befüllt) von 800 T/m2, was 40 voll beladenen Lkw entspricht, ist sie ideal für den Einsatz auf Parkplätzen, Zufahrtsstraßen und stark befahrenen Bereichen in Industrie- und Gewerbegebieten.
Jouplast Urbangravel Kiesstabilisierungsmatte ist einfach zu verlegen und verfügt über ein integriertes Verriegelungssystem, das verhindert, dass sich die Platten verschieben oder voneinander lösen. Die Oberfläche ist rutschfest und wasserdurchlässig, was eine sichere Begeh- und Befahrbarkeit sowie eine hervorragende natürliche Drainage gewährleistet. -
Vorbereitung
Vorbereitung des Verlegebereichs
Bei Bedarf Einfassungen oder Bordsteine in der gewünschten Form anlegen und dabei eine Laserwasserwaage zur Ausrichtung der Höhen verwenden. Die Platten können mit einem Hand- oder Elektrowerkzeug zugeschnitten werden, um sie an Bordsteine oder andere Hindernisse anzupassen.Vorbereitung des Unterbaus
Den Boden je nach Verwendungszweck bis zur erforderlichen Tiefe von 40 bis 70 cm abtragen.
Die Tiefe des Unterbaus hängt von der jeweiligen Nutzung ab:· Parkplatz: 40 bis 50 cm*
· Lkw: 60 bis 70 cm*
* Die Werte können je nach Beschaffenheit des Bodens angepasst werden.
Mit einer Rüttelplatte verdichten.
Es ist wichtig, mindestens die Tragfähigkeit und Wasserdurchlässigkeit des Bodens zu prüfen.
Außerdem ist zu prüfen, ob der Boden anfällig für steigendes Grundwasser ist. Wir empfehlen, diese wichtigen Aspekte durch eine von Bauingenieuren durchgeführte geotechnische Untersuchung professionell beurteilen zu lassen.
Verlegung des Geotextils
Ein Geotextilvlies mit einem Gewicht von mindestens 120 g/m² verlegen.
Drainagefundament
Eine 30 bis 50 cm starke Drainagefundamentschicht aus Schotter (Körnung 40/80) aufbringen. Mit einer Rüttelplatte verdichten.Die Drainageschicht ist optional. Eine Drainageschicht wird empfohlen, wenn Folgendes zutrifft:
· Der Unterbau ist nicht durchlässig genug, um Niederschlagswasser aufzunehmen.
· Der Unterbau ist anfällig für aufsteigendes Grundwasser.Diese Schicht kann als Puffer dienen und sollte das Versickern von überschüssigem Wasser ermöglichen. In einigen Fällen kann die Drainage durch die Verlegung von Rohren durch die Drainageschicht verbessert werden.
Unterbau
Auf das Drainagefundament wird eine 20 bis 30 cm starke Unterbauschicht aus Kies oder Splitt (Körnung 0/31,5) aufgebracht.
Mit einer Rüttelplatte verdichten.
Ausgleichsschicht
Eine 1 bis 4 cm starke Ausgleichsschicht aus Feinsand (Körnung 0–5) aufbringen. Diese Schicht sorgt für eine saubere Oberfläche und gleicht eventuelle Höhenunterschiede aus.Gebrauch
Verlegung von Jouplast Urbangravel

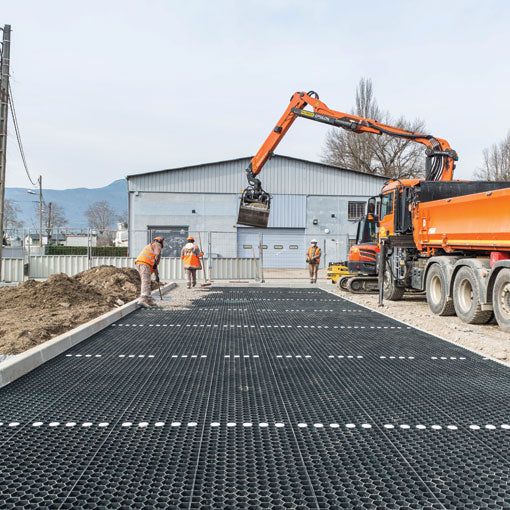

Die Urbangravel-Module verlegen und dabei mit dem integrierten Klicksystem zusammenstecken.
Das Modul mit der vorstehenden Lasche zu sich hin hinlegen und den Schlitz der anderen Platte darüber klicken.Befüllung

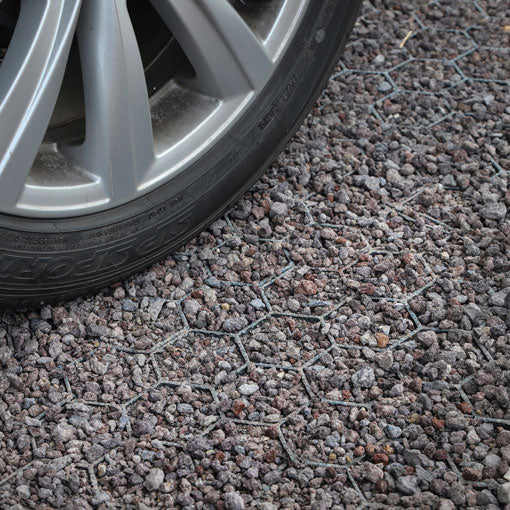

Die Waben bis zur Oberkante mit Bruchgestein mit einer Körnung zwischen min. 5 mm und max. 10 mm
befüllen. Den Kies gleichmäßig verteilen. -
Spezifikation Wert Produktanwendung Außenbereich Produktverwendungen Gehwege (in Industrie- und Gewerbegebieten) • Parkplätze • Fahrradwege • Zufahrtswege für Rettungsdienste • Reitplätze oder landwirtschaftliche Flächen Produkteigenschaften • Hervorragende natürliche Drainage – 100 % wasserdurchlässig
• Integriertes Verankerungs- und Stecksystem verhindert, dass sich die Matten verschieben oder voneinander lösen
• Geeignet für Verkehrsflächen mit einem Gefälle bis zu 15 %
• Rutschfest
• Verhindert Spurrillen und Pfützen
• Temperaturbeständig zwischen -30 °C bis +60 °C
• UV- und frostbeständigNicht empfohlen wird Nicht mit Heißmischasphalt verwenden

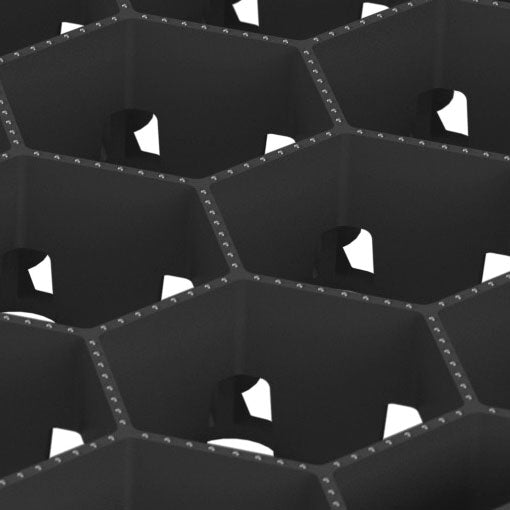

Anwendungstemperatur Temperaturbeständig zwischen -30 °C bis +60 °C Produktmaterial Recyceltes Polyethylen Produktoberflachen Grau. Zellenform: Sechseckig (wabenförmig)/Innendurchmesser 60 mm. Tiefe 40mm -
Technisches Datenblatt
HerunterladenVerlegung Kiesflächen in städtischer Umgebung
Herunterladen
Einklappbarer Inhalt
Beschreibung
Hochfeste, rutschfeste Kiesstabilisierungsmatte für stark befahrene Bereiche. 800 T/m² Traglast, 100% wasserdurchlässig und ideal für Parkplätze und Zufahrten.
Die Jouplast Urbangravel Kiesstabilisierungsmatte ist eine wabenförmige Platte ohne Geotextil, die zur Verfestigung und Rückhaltung von Kies entwickelt wurde. Mit einer vertikalen Belastbarkeit (befüllt) von 800 T/m2, was 40 voll beladenen Lkw entspricht, ist sie ideal für den Einsatz auf Parkplätzen, Zufahrtsstraßen und stark befahrenen Bereichen in Industrie- und Gewerbegebieten.
Jouplast Urbangravel Kiesstabilisierungsmatte ist einfach zu verlegen und verfügt über ein integriertes Verriegelungssystem, das verhindert, dass sich die Platten verschieben oder voneinander lösen. Die Oberfläche ist rutschfest und wasserdurchlässig, was eine sichere Begeh- und Befahrbarkeit sowie eine hervorragende natürliche Drainage gewährleistet.
Verwendung
Vorbereitung
Vorbereitung des Verlegebereichs
Bei Bedarf Einfassungen oder Bordsteine in der gewünschten Form anlegen und dabei eine Laserwasserwaage zur Ausrichtung der Höhen verwenden. Die Platten können mit einem Hand- oder Elektrowerkzeug zugeschnitten werden, um sie an Bordsteine oder andere Hindernisse anzupassen.
Vorbereitung des Unterbaus
Den Boden je nach Verwendungszweck bis zur erforderlichen Tiefe von 40 bis 70 cm abtragen.
Die Tiefe des Unterbaus hängt von der jeweiligen Nutzung ab:
· Parkplatz: 40 bis 50 cm*
· Lkw: 60 bis 70 cm*
* Die Werte können je nach Beschaffenheit des Bodens angepasst werden.
Mit einer Rüttelplatte verdichten.
Es ist wichtig, mindestens die Tragfähigkeit und Wasserdurchlässigkeit des Bodens zu prüfen.
Außerdem ist zu prüfen, ob der Boden anfällig für steigendes Grundwasser ist. Wir empfehlen, diese wichtigen Aspekte durch eine von Bauingenieuren durchgeführte geotechnische Untersuchung professionell beurteilen zu lassen.
Verlegung des Geotextils
Ein Geotextilvlies mit einem Gewicht von mindestens 120 g/m² verlegen.
Drainagefundament
Eine 30 bis 50 cm starke Drainagefundamentschicht aus Schotter (Körnung 40/80) aufbringen. Mit einer Rüttelplatte verdichten.
Die Drainageschicht ist optional. Eine Drainageschicht wird empfohlen, wenn Folgendes zutrifft:
· Der Unterbau ist nicht durchlässig genug, um Niederschlagswasser aufzunehmen.
· Der Unterbau ist anfällig für aufsteigendes Grundwasser.
Diese Schicht kann als Puffer dienen und sollte das Versickern von überschüssigem Wasser ermöglichen. In einigen Fällen kann die Drainage durch die Verlegung von Rohren durch die Drainageschicht verbessert werden.
Unterbau
Auf das Drainagefundament wird eine 20 bis 30 cm starke Unterbauschicht aus Kies oder Splitt (Körnung 0/31,5) aufgebracht.
Mit einer Rüttelplatte verdichten.
Ausgleichsschicht
Eine 1 bis 4 cm starke Ausgleichsschicht aus Feinsand (Körnung 0–5) aufbringen. Diese Schicht sorgt für eine saubere Oberfläche und gleicht eventuelle Höhenunterschiede aus.
Gebrauch
Verlegung von Jouplast Urbangravel
Die Urbangravel-Module verlegen und dabei mit dem integrierten Klicksystem zusammenstecken.
Das Modul mit der vorstehenden Lasche zu sich hin hinlegen und den Schlitz der anderen Platte darüber klicken.
Befüllung
Die Waben bis zur Oberkante mit Bruchgestein mit einer Körnung zwischen min. 5 mm und max. 10 mm
befüllen. Den Kies gleichmäßig verteilen.
Technische Spezifikation
| Spezifikation | Wert |
|---|---|
| Produktanwendung | Außenbereich |
| Produktverwendungen | Gehwege (in Industrie- und Gewerbegebieten) • Parkplätze • Fahrradwege • Zufahrtswege für Rettungsdienste • Reitplätze oder landwirtschaftliche Flächen |
| Produkteigenschaften |
• Hervorragende natürliche Drainage – 100 % wasserdurchlässig • Integriertes Verankerungs- und Stecksystem verhindert, dass sich die Matten verschieben oder voneinander lösen • Geeignet für Verkehrsflächen mit einem Gefälle bis zu 15 % • Rutschfest • Verhindert Spurrillen und Pfützen • Temperaturbeständig zwischen -30 °C bis +60 °C • UV- und frostbeständig |
| Nicht empfohlen wird |
Nicht mit Heißmischasphalt verwenden |
| Anwendungstemperatur | Temperaturbeständig zwischen -30 °C bis +60 °C |
| Produktmaterial | Recyceltes Polyethylen |
| Produktoberflachen | Grau. Zellenform: Sechseckig (wabenförmig)/Innendurchmesser 60 mm. Tiefe 40mm |
